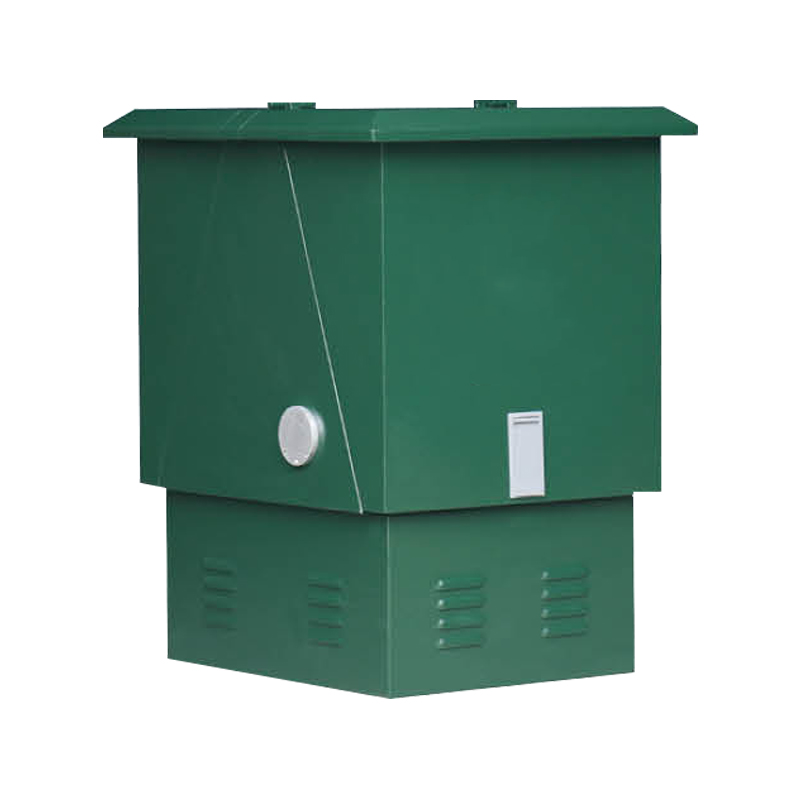

Caja de derivación de cable de red en anillo totalmente aislada de estilo europeo: la unión que mantiene vivo el anillo

Una red en anillo suministra energía en un bucle. Si una sección falla, la energía fluye al revés y los clientes permanecen conectados. el Caja de derivación de cable de red en anillo completamente aislada de estilo europeo es la unión donde el anillo se divide y los cables se conectan. Está completamente aislado, sellado y construido para instalación en exteriores en el anillo principal. No se trata de un simple empalme de cables. Es el punto de conmutación el que mantiene el circuito cerrado y la falla aislada.

El anillo necesita un lugar para ramificarse

Un anillo principal va desde la subestación hasta la carga y viceversa. La caja de derivación se encuentra a lo largo del anillo y proporciona los puntos de conexión para los cables que alimentan a los transformadores y a los clientes. La caja tiene que manejar los cables de anillo entrantes y salientes más los cables de derivación, todo en un solo gabinete.

La caja de estilo europeo utiliza un sistema de barras colectoras completamente aisladas en su interior. Las barras colectoras están encapsuladas en epoxi o cubiertas con una capa aislante sólida. Los cables se conectan a los casquillos a través de conectores separables. El aislamiento es lo que permite que la caja sea compacta y aún maneje el voltaje.

El aislamiento es todo el diseño.

En una aparamenta tradicional aislada en aire, los espacios libres son grandes y la caja es grande. La caja de estilo europeo sustituye el aire por un aislamiento sólido. Las barras colectoras están cubiertas, las conexiones están blindadas y las partes bajo tensión no están expuestas al aire. La caja es más pequeña y es seguro tocar el exterior.

Una caja de derivación de cables de red en anillo completamente aislada debe sellarse contra la humedad. El aislamiento sólido mantiene la corriente dentro, pero la humedad en la superficie aún puede rastrearse y desbordarse. La caja está sellada con juntas y las entradas de cables están selladas con los conectores. La fábrica prueba la caja ensamblada para detectar descargas parciales y resistencia de aislamiento.

El cambio interior

La caja de anillos no es sólo un cruce. Dispone de interruptores para abrir y cerrar las secciones del anillo. Los interruptores permiten al operador aislar una sección con fallas sin apagar todo el anillo. El interruptor es del tipo de tres posiciones: cerrado, abierto y puesto a tierra. La posición de tierra conecta el cable a tierra antes de que comience el trabajo.

El interruptor se acciona desde fuera de la caja con una palanca o una manija. El operador no abre el gabinete para cambiar. El indicador de posición muestra el estado del interruptor. El enclavamiento evita el funcionamiento incorrecto.

Esto es lo que la caja tiene que hacer bien:

• Sistema de barras colectoras completamente aislado con aislamiento sólido
• Caja sellada con entradas de cables con juntas
• Interruptor de tres posiciones con posición de tierra.
• Manejo externo con indicador de posición.
• Descarga parcial probada en fábrica.
• Conectores separables adaptados al tipo de cable.

Dónde se asienta la caja en el ring

La distribución urbana utiliza la caja de anillo en la carretera de circunvalación subterránea. La caja se encuentra en una plataforma o en un quiosco en la calle. El anillo alimenta los transformadores a lo largo de la calle.

Los parques industriales utilizan la caja de anillo para alimentar los edificios del circuito. La caja se encuentra en el punto de bifurcación.

Los sitios de energía renovable utilizan la caja de anillo para recolectar la energía de los inversores y transformadores. La caja es el punto de unión entre la generación y la red.

La caja que no pasa la prueba

La prueba de descarga parcial falla porque el aislamiento tiene un vacío o el sello deja entrar humedad. El interruptor no funciona porque el mecanismo se atascó. El conector del cable tiene fugas porque la interfaz no coincidía. Cada uno se remonta a la fábrica.

Una caja de derivación de cable de red en anillo totalmente aislada de estilo europeo es la unión que mantiene vivo el anillo. El aislamiento contiene. El interruptor aísla. El sello protege.
