El YBD-12 Transformador de Caja Subterráneo Tipo Paisajística es una solución de distribución moderna diseñada para entornos urbanos donde tanto la funcionalidad como la estética son esenciales.
Ventajas de productos
Integración visual con el entorno

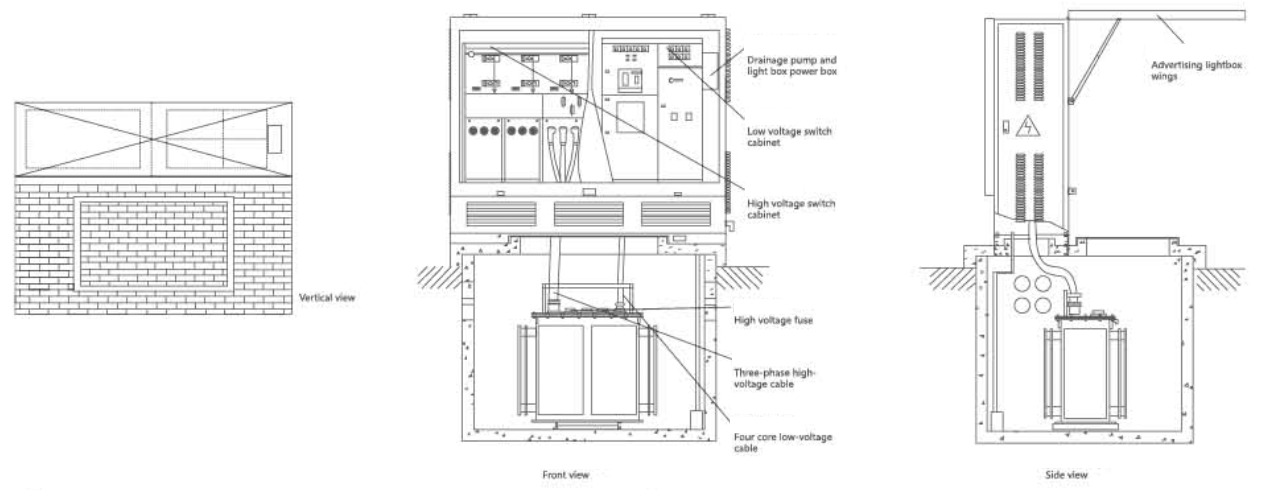

La mayoría del sistema de transformadores se instala bajo tierra, dejando solo un gabinete compacto sobre el suelo expuesto. Los componentes visibles se pueden personalizar para que coincidan con el paisajismo circundante, mejorando la armonía visual de los espacios públicos.
Optimización del uso del suelo
La instalación subterránea reduce significativamente la huella requerida para la implementación del transformador.
Seguridad operativa
Todos los componentes vivos están completamente encerrados en compartimentos sellados para evitar el contacto accidental. Se aislan secciones de alto voltaje y bajo voltaje para mejorar la seguridad eléctrica durante el mantenimiento y la operación.
Protección ambiental
La estructura es resistente al agua, el polvo y la corrosión, adecuada para varias condiciones al aire libre. Los componentes inmobiliarios se contienen en tanques sellados para reducir el riesgo de contaminación ambiental.
Control de ruido
El diseño subterráneo y el uso de núcleos de transformadores de bajo ruido contribuyen a una operación más tranquila.
Y/① b/②d/③ 口/④口⑤口/⑥
| ① | Prepachado |
| ② | Subestación transformadora |
| ③ | Tipo subterráneo |
| ④ | Capacidad nominal del transformador (KVA) |
| ⑤ | Voltaje nominal en el lado de alto voltaje (KV) |
| ⑥ | Voltaje nominal en el lado de bajo voltaje (kV) |
Nivel de voltaje nominal: 35kV y 10 kV y abajo
◇ Frecuencia: 50Hz
◇ Nivel de aislamiento (ver la tabla a continuación)
| Categoría | Nombre | Unidad | Parámetro |
| Unidad de interruptor de alto voltaje | Voltaje nominal de la unidad de alto voltaje | KV | 10 |
| Frecuencia nominal | Hz | 50 | |
| Corriente nominal | A | 630 | |
| Voltaje de resistencia de frecuencia de potencia de 1min （a tierra y fase a fase/ruptura de aislamiento） | KV | 42/48 | |
| Voltaje del impulso del rayo | KV | 75/85 | |
| Corriente de tiempo bajo soporte de tiempo | Ka/2S | 20 | |
| Corriente de soporte máximo nominal | Ka | 50 | |
| Nivel de protección | IP67 | ||
| Unidad de interruptor de bajo voltaje | Voltaje nominal de la unidad de bajo voltaje | KV | 0.4 |
| Corriente nominal del circuito principal | A | 50 ~ 3200 | |
| Corriente de tiempo bajo soporte de tiempo | KA/1S | 30 | |
| Corriente de soporte máximo nominal | KA | 63 | |
| Número de circuitos de ramas | Forma | 0-32 | |
| Nivel de protección | IP34 | ||
| Transformador subterráneo | Voltaje nominal de la unidad de transformador | KV | 10 |
| Capacidad nominal | Kva | 30 ~ 1600 | |
| Voltaje de soporte de frecuencia | KV | 35 | |
| Voltaje del impulso del rayo | KV | 95 | |
| Nivel de conexión | Din11 | ||
| Voltaje de impedancia | 4%/4.5% | ||
| pérdida | S11 | ||
| Nivel de protección | IP68 |
