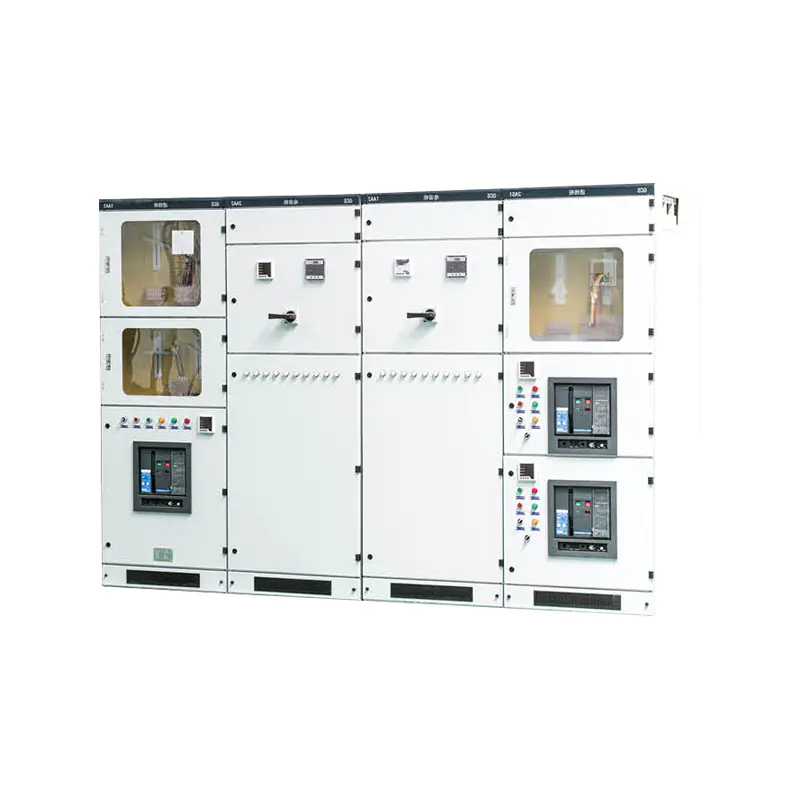

Armario de distribución extraíble: protección flexible para sistemas de baja tensión

el armario de distribución extraíble se ha convertido en una piedra angular de los sistemas de distribución de energía de bajo voltaje, ofreciendo una solución flexible y fácil de mantener para plantas industriales, edificios comerciales y proyectos de infraestructura. Este gabinete alberga disyuntores o interruptores que se pueden retirar físicamente del gabinete para inspección, mantenimiento o reemplazo sin desenergizar todo el sistema. Datos recientes de la industria indican que los gabinetes de distribución extraíbles son los preferidos para aplicaciones que requieren alta confiabilidad y un tiempo de inactividad reducido, ya que el diseño extraíble permite cambiar rápidamente las unidades defectuosas por módulos de repuesto, lo que reduce significativamente la duración de la interrupción.

Construcción del marco y disposición de los compartimentos

el draw-out switch cabinet is built around a rigid, self-supporting steel frame that provides structural integrity and supports multiple draw-out compartments. The frame is fabricated from folded sheet steel with welded or bolted joints, forming a modular structure that can be configured for different numbers and sizes of draw-out units. The compartments are arranged vertically in columns, with each compartment sized to accommodate a specific breaker frame size and rating. The cabinet includes top and bottom cable entry zones, allowing for either overhead or underground cable connections, and the frame is designed to withstand short-circuit forces and seismic loads with bracing at strategic locations. A durable powder coating protects the frame against corrosion.

el modular design allows for future expansion by adding additional sections without replacing the entire cabinet. Each compartment includes guide rails that ensure smooth insertion and withdrawal of the draw-out unit, with stops that prevent over-travel. The cabinet also includes a grounding system that bonds the frame and all metallic parts to ensure safety.

Mecanismo de estanterías y control de posición.

Cada unidad extraíble está montada en un carro extensible que se desplaza a lo largo de rieles guía, con un mecanismo de tornillo giratorio que proporciona un movimiento suave y controlado entre posiciones. La manija de inserción se acopla con el mecanismo para mover la unidad entre las posiciones conectada, de prueba y desconectada, con la manija guardada en la puerta del gabinete cuando no está en uso. El mecanismo incluye:

• Una característica de limitación de torsión que evita el exceso de torsión y protege los contactos contra daños;
• Indicadores de posición que muestran el estado conectado, de prueba y desconectado;
• Disposiciones de bloqueo que aseguran la unidad en cada posición;
• Enclavamientos mecánicos que evitan el funcionamiento en secuencias incorrectas.

el racking mechanism is designed for easy operation, requiring small physical effort even for heavy breaker units. The handle is removable to prevent unauthorized operation.

Sistemas de contacto primario y secundario

el draw-out unit connects to the fixed busbars through primary disconnecting contacts and secondary control contacts. The primary contacts are heavy-duty finger clusters that engage with fixed busbar stabs, designed to carry full load current and withstand short-circuit currents. The secondary contacts consist of plug-in connectors for control and monitoring circuits. The contact system includes:

• Contactos primarios con superficies plateadas para baja resistencia;
• Contactos secundarios con compromiso positivo para un control confiable;
• Guías autoalineantes que compensan leves desalineaciones;
• Persianas de seguridad que cubren los contactos fijos cuando se retira el equipo.

el contact system is designed for multiple insertion and withdrawal cycles without degradation. The shutters prevent accidental contact with live parts, and the contact engagement is verified through the position indicator.

Acceso de mantenimiento y reemplazo de unidades

el draw-out design provides safe and efficient access to the circuit breaker for inspection and maintenance. The unit can be withdrawn to the test position for functional testing without disconnecting the load, or fully removed for bench maintenance. A dedicated maintenance position allows the unit to be parked. Spare units can be stored and quickly inserted. The replacement procedure involves removing the unit, inserting the spare, and racking it into the connected position, all without de-energizing the main busbars.
